切削加工とは?切削加工の詳細ガイド!滝本技研工業の切削加工技術もご紹介!

切削加工は、金属やプラスチックなどの材料を高精度に加工するための重要な技術です!

本記事では、切削加工の基本的な概念から、その特徴やメリット・デメリット、さらに滝本技研工業が取り扱う最新の切削加工機について詳しく解説します!

切削加工とは、材料を機械的に削ることで希望する形状や寸法に加工する技術です。切削加工は、高精度な加工が求められる製品の製造に欠かせない技術です!

特徴

切削加工の主な特徴は以下の通りです!

切削加工の特徴

  • 高精度:微細な寸法調整が可能で、複雑な形状の部品も精度高く加工できます。
  • 多様な材料対応:金属、プラスチック、木材など、さまざまな材料に対応可能です。
  • 多様な加工方法:フライス加工、旋盤加工、ボール盤加工など、用途に応じた多様な加工方法があります。

特徴でも触れたように切削加工にはさまざまな種類があります!それぞれの加工方法には特有の特徴とメリット・デメリットがあります。

フライス加工

フライス加工は、回転する多刃工具(フライス)を使用して材料を削る加工方法です。

フライス加工

  • 平面加工:フライス加工の基本的な用途で、材料の表面を平らに削る作業です。高い平面精度が求められる部品に適しています。
  • 溝加工:V溝やT溝など、材料に溝を掘る加工です。機械部品や金型の製造で頻繁に使用されます。
  • 形状加工:複雑な形状を削り出すことができるため、ギアやカムなどの製造に適しています。

フライス加工のメリットは、高い精度と仕上げ品質が得られる点と、複雑な形状の部品も加工可能な点!

しかし、工具の摩耗が激しく、定期的な交換が必要であることや、加工時間がかかる場合があることがデメリットとなります。

旋盤加工

旋盤加工は、回転する材料に対して固定された単刃工具(バイト)を使用して加工する方法です。

旋盤加工

  • 円筒加工:回転する材料を削って円筒形状を作る加工。シャフトやピンなどの製造に適しています。
  • ねじ切り:回転する材料にねじ山を形成する加工。ボルトやナットの製造に使用されます。
  • 穴あけ:回転する材料に穴を開ける加工。特定の深さや径の穴を精密に開けることができます。

旋盤加工のメリットは、高い加工精度が得られる点と、多様な形状の円筒部品を加工可能な点です!

一方、加工対象が回転対称形状に限定されることや、複雑な形状の加工には不向きな点がデメリットとなります。

ボール盤加工(穴あけ加工)

ボール盤加工(穴あけ加工)は、固定されたドリルを使用して材料に穴を開ける加工方法です。

ボール盤加工(穴あけ加工)

  • 円筒加工:回転する材料を削って円筒形状を作る加工。シャフトやピンなどの製造に適しています。
  • ねじ切り:回転する材料にねじ山を形成する加工。ボルトやナットの製造に使用されます。
  • 穴あけ:回転する材料に穴を開ける加工。特定の深さや径の穴を精密に開けることができます。

ボール盤加工のメリットは、簡単な操作で高精度な穴あけが可能であり、大量生産に適している点です!

しかし、穴あけの方向が垂直に限定されることや、厚い材料への穴あけには時間がかかることがデメリットとなります。

エンドミル加工

エンドミル加工は、フライス盤を使用してエンドミルという工具で材料を削る加工方法です。

エンドミル加工

  • 輪郭加工:部品の外周を削る加工。様々な形状の部品を高精度で作成できます。
  • ポケット加工:部品の内部にくぼみやポケットを形成する加工。金型や機械部品の製造に使用されます。
  • 側面加工:部品の側面を削る加工。精密な側面形状が必要な部品に適しています。

エンドミル加工のメリットは、高い自由度で複雑な形状の加工が可能であり、優れた仕上げ品質が得られる点です!

しかし、工具の摩耗が激しいため、頻繁な交換が必要であり、高度な操作技術が求められることがデメリットとなります。

ボーリング加工

ボーリング加工は、既存の穴を拡張し、より高精度に仕上げる加工方法です。

ボーリング加工

  • 内径加工:既存の穴の内径を拡張し、精度を高める加工。シリンダーやパイプの内径仕上げに適しています。
  • 深穴加工:深い穴を高精度に加工する方法。油圧機器やエンジン部品の製造に使用されます。

ボーリング加工のメリットは、高い内径精度が得られる点と深穴加工に適している点です。

一方、専用の工具と機械が必要であり、加工時間が長くなることがある点がデメリットとなります。

切削加工の種類の比較表

上記の加工方法の主な特徴と用途は下記の通りです!

加工方法主な特徴主な用途
フライス加工回転する多刃工具で材料を削る平面加工、溝加工、形状加工
旋盤加工回転する材料に対して固定工具で加工円筒加工、ねじ切り、穴あけ
ボール盤加工ドリルで材料に穴を開ける穴あけ加工、リーマー加工、タッピング加工
エンドミル加工フライス盤とエンドミルで材料を削る輪郭加工、ポケット加工、側面加工
ボーリング加工既存の穴を拡張し高精度に仕上げる内径加工、深穴加工

これらの加工方法を理解し、適切に選択することで、製品の品質向上や生産効率の向上が期待できます!

切削加工を行う際には、以下の重要な注意点を考慮することが必要!これにより、加工の効率と安全性を確保し、高品質な製品を生産することができます!

切削速度と進行速度の適正化

切削速度と進行速度を適切に設定することは、工具の寿命を延ばし、加工精度を維持するために非常に重要!

材料の種類や加工内容に応じて最適な速度を設定しないと、工具の摩耗が早く進行し、加工品質が低下する可能性あり…。特に高硬度の材料を加工する場合には、速度の調整が不可欠です!

工具の選定と管理

使用する工具の選定と管理も切削加工の成功に欠かせない要素です!

適切な工具を選定し、定期的に交換・管理することで加工精度を高めることができます!工具の摩耗状態を常に監視し、必要に応じて研磨や交換を行うことで工具の性能を最大限に引き出し、加工の効率と品質を維持することが可能!

材料の固定と安定性の確保

加工中の材料の固定と安定性の確保は、加工精度と安全性を確保するために重要です!

クランプやバイスなどの固定具を使用して、材料が加工中に動かないようにしっかりと固定します。材料が不安定な状態で加工を行うと、加工ミスが発生しやすく、最悪の場合には機械の故障や事故につながる可能性があります…!

切削液の使用

切削液を適切に使用することで、加工中の発熱を抑え、工具の寿命を延ばすことができる!

切削液は、切削時の摩擦を減らし工具と材料の冷却を行う役割を果たします。また、加工面の仕上げ品質を向上させる効果もあります!適切な切削液を選定し、適量を使用することが重要です。

安全対策・加工環境の整備

作業環境を整備することも、安全かつ効率的な加工を行うためには欠かせない…!

作業エリアは常に清潔に保ち、工具や材料を整理整頓しておくことが必要です。また、作業者は保護メガネや手袋などの適切な保護具を着用し、安全対策を徹底することが求められます。特に、切削加工機の周囲には障害物を置かないように注意し、緊急時にはすぐに停止できる環境を整備しておきます。

滝本技研工業では、最新の切削加工機を導入し、さまざまな加工ニーズに対応しています!以下に、滝本技研工業が取り扱う主要な切削加工機を紹介します!

加工機種特徴主な用途
マシニングセンター多軸制御、高精度、生産性向上複雑な形状の部品、高精度加工
ロボドリル高速加工、高精度、短納期対応小型部品の迅速な加工、短納期プロジェクト
NC旋盤(2軸・4軸)2軸・4軸対応、高精度、柔軟性回転対称部品の精密加工、複雑な形状の部品
汎用フライス汎用性、シンプル構造、高い耐久性多様な形状の加工、使いやすさ
汎用施盤基本的な加工、高い耐久性、安定した精度回転部品の基本加工、安定した品質

マシニングセンター

主な特徴

  • 多軸制御:一度に複数の加工が可能。
  • 高精度:複雑な形状の部品も精度高く加工。
  • 生産性向上:多機能で効率的な加工が実現。

マシニングセンターは多機能な切削加工機で、複雑な形状の部品を高精度に加工することが可能!多軸制御により、複数の加工を一度に行えるため、生産性が向上します。

ロボドリル

主な特徴

  • 高速加工:小型部品の迅速な加工。
  • 高精度:細かい寸法調整が可能。
  • 短納期対応:短い納期でのプロジェクトに適応。

ロボドリルは小型部品の高速加工に適した機械です。高い加工精度とスピードを兼ね備え、短納期のプロジェクトにも対応可能です!

NC旋盤(2軸・4軸)

主な特徴

  • 2軸・4軸:幅広い加工ニーズに対応。
  • 高精度:回転対称部品の精密加工。
  • 柔軟性:多様な形状の部品に対応可能。

NC旋盤は回転対称部品の高精度な加工に最適です。滝本技研工業では2軸および4軸のNC旋盤を取り揃えており、さまざまな部品の加工に対応しています!

汎用フライス

主な特徴

  • 汎用性:多様な形状の加工が可能。
  • シンプル構造:使いやすく、柔軟な加工が実現。
  • 高い耐久性:長期間の使用に耐える。

汎用フライスは汎用性が高く、多様な形状の加工に適しています。シンプルな構造ながら、柔軟な加工が可能です!

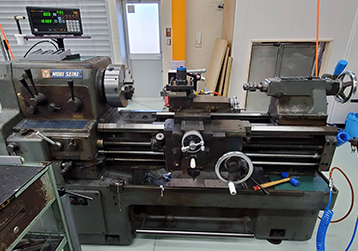

汎用施盤

主な特徴

  • 基本的な加工:回転部品の基本加工に最適。
  • 高い耐久性:長期間の使用に耐える。
  • 安定した精度:安定した加工精度を維持。

汎用施盤は回転部品の基本的な加工に用いられます。高い耐久性と安定した加工精度を誇ります!

切削加工は多様な材料を高精度に加工するための重要な技術です!

今回は切削加工の基本的な特徴やメリット・デメリット、切削加工の種類、加工時の注意点、そして滝本技研工業の最新設備について詳しく紹介しました!

滝本技研工業では最先端の切削加工機を駆使し、あらゆる加工ニーズに対応しています!今後も高品質な製品を提供し続けるために、常に技術の向上に努めてまいります!
